Conceptos Generales

Conceptos y propósitos de una Red

Una red de computadoras, también llamada red de ordenadores, red de comunicaciones de datos o red informática, es un conjunto de equipos informáticos y software conectados entre sí por medio de dispositivos físicos que envían y reciben impulsos eléctricos, ondas electromagnéticas o cualquier otro medio para el transporte de datos, con la finalidad de compartir información, recursos y ofrecer servicios.

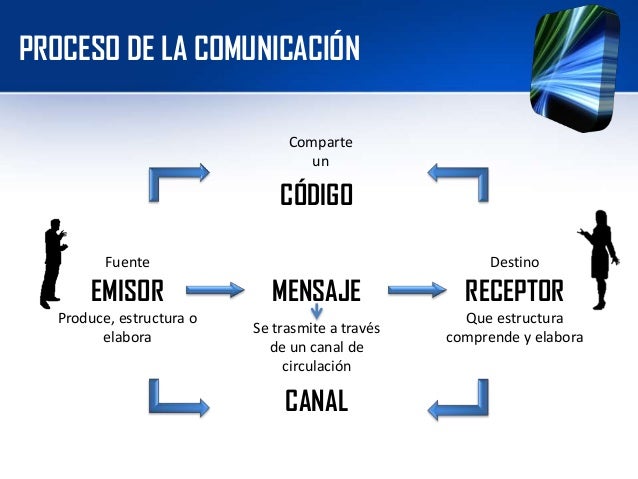

Como en todo proceso de comunicación se requiere de un emisor, un mensaje, un medio y un receptor. La finalidad principal para la creación de una red de computadoras es compartir los recursos y la información en la distancia, asegurar la confiabilidad y la disponibilidad de la información, aumentar la velocidad de transmisión de los datos y reducir el costo general de estas acciones. Un ejemplo es Internet. El primer indicio de redes de comunicación fue de tecnología telefónica y telegráfica.

La comunicación por medio de una red se lleva a cabo en dos diferentes categorías: la capa física y la capa lógica.

La capa física incluye todos los elementos de los que hace uso un equipo para comunicarse con otros equipos dentro de la red, como, por ejemplo, las tarjetas de red, los cables, las antenas, etc. Se rige por normas muy rudimentarias que por sí mismas resultan de escasa utilidad. Sin embargo, haciendo uso de dichas normas es posible construir los denominados protocolos, que son normas de comunicación más complejas capaces de proporcionar servicios que resultan útiles.

Los protocolos son un concepto muy similar al de los idiomas de las personas. Si dos personas hablan el mismo idioma, es posible comunicarse y transmitir ideas.

Fuente: http://es.wikipedia.org/wiki/Red_de_computadoras.

Normalmente las micro computadoras necesitan distintos recursos periféricos los cuales se tienen que adquirir a costos adicionales. estos recursos en una sola microcomputadora, se van a compartir con las demás, mediante un canal de comunicación que por lo general, es un cable dedicado a las comunicaciones. Las micros se conectan a este canal por medio de una interface, que es una tarjeta electrónica la cual se coloca en una de las ranuras de expansión de cada micro.

La microcomputadora que cuenta con los recursos periféricos recibe el nombre de servidor (SERVER) de la RED, que auxiliado por el sistema operativo de la RED viene a ser virtualmente el "cerebro", dedicado a administrar los recursos y las comunicaciones entre las demás micros, mismas que trabajando así, reciben el nombre de ESTACIONES DE TRABAJO.

Fuente: www.dynamics.unam.edu/.../REDES%20DE%20COMPUTADORAS/1.%

Componentes de una red

Una red de computadoras esta conectada tanto por hardware como por software. El hardware incluye tanto las tarjetas de interfaz de red como los cables que las unen, y el software incluye los controladores (programas que se utilizan para gestionar los dispositivos y el sistema operativo de red que gestiona la red.

Servidor: Es una computadora que, formando parte de una red, provee servicios a otras computadoras denominadas clientes este ejecuta el sistema operativo de red y ofrece los servicios de red a las estaciones de trabajo.

Servidor

Estación de trabajo.

Estaciones de Trabajo: Cuando una computadora se conecta a una red, la primera se convierte en un nodo de la ultima y se puede tratar como una estación de trabajo o cliente. Las estaciones de trabajos pueden ser computadoras personales con el DOS, Macintosh, Unix, OS/2 o estaciones de trabajos sin discos.


Tarjetas o Placas de Interfaz de Red: Toda computadora que se conecta a una red necesita de una tarjeta de interfaz de red que soporte un esquema de red especifico, como Ethernet, ArcNet o Token Ring. El cable de red se conectara a la parte trasera de la tarjeta.

Tarjetas de conexión.

Sistema de Cableado: El sistema de la red esta constituido por el cable utilizado para conectar entre si el servidor y las estaciones de trabajo.

Recursos y Periféricos Compartidos: Entre los recursos compartidos se incluyen los dispositivos de almacenamiento ligados al servidor, las unidades de discos ópticos, las impresoras, los trazadores y el resto de equipos que puedan ser utilizados por cualquiera en la red.

Bridges

Bridges.- Es un dispositivo de interconexión de redes de ordenadores que opera en la capa 2 (nivel de enlace de datos) del modelo OSI. Este interconecta dos segmentos de red (o divide una red en segmentos) haciendo el pasaje de datos de una red hacia otra, con base en la dirección física de destino de cada paquete.

 Hubs.- es un dispositivo que permite centralizar el cableado de una red y poder ampliarla. Esto significa que dicho dispositivo recibe una señal y repite esta señal emitiéndola por sus diferentes puertos. existen 3 clases.

Pasivo.- No necesita energía eléctrica. Se dedica a la interconexión.

Activo.- Necesita alimentación. Además de concentrar el cableado, regeneran la señal, eliminan el ruido y amplifican la señal

Inteligente.-También llamados smart hubs son hubs activos que incluyen microprocesador.


Switch

Switch.- Es un dispositivo digital de lógica de interconexión de redes de computadores. Su función es interconectar dos o más segmentos de red, de manera similar a los puentes (bridges), pasando datos de un segmento a otro de acuerdo con la dirección MAC de destino de las tramas en la red.

Routers.- Es un enrutador, elemento que marca el camino mas adecuado para la transmisión de mensajes en una red completa, este toma el mejor camino para enviar los datos dependiendo del tipo de protocolo que este cargado

Routers

• Es un dispositivo Inteligente
• Procesa y toma decisiones
• Genera tabla de enrutamiento (conoce si sus Routers vecinos están en funcionamiento).
• Siempre toma una dirección Lógica.
• Tiene varias interfaces (sirven para interconectarse con las redes LAN u otros Routers).
• Reconoce las redes que tiene directamente conectadas

Cableado.- Los tipos de cableado de red más populares son: par trenzado, cable coaxial y fibra óptica, además se pueden realizar conexiones a través de radio o microondas, dependiendo el tipo de red y los requerimientos de la misma, velocidad y longitud se debe considerar el tipo de cable a utilizar.

Par trenzado

Par Trenzado.- Consiste en dos hilos de cobre trenzado, aislados de forma independiente y trenzados entre sí.

Cable Coaxial

Cable Coaxial.- Se compone de un hilo conductor de cobre envuelto por una malla trenzada plana que hace las funciones de tierra. entre el hilo conductor y la malla hay una capa gruesa de material aislante, está disponible en dos espesores: grueso y fino.

El cable grueso soporta largas distancias, pero es más caro, el cable fino puede ser más práctico para conectar puntos cercanos.

Conexión fibra óptica.- Esta conexión es cara, permite transmitir la información a gran velocidad e impide la intervención de las líneas, como la señal es transmitida a través de luz, existen muy pocas posibilidades de interferencias eléctrica o emisión de señal, el cable consta de dos núcleos ópticos, uno interno y otro externo, que refractan la luz de forma distinta. La fibra está encapsulada en un cable protector , ofrece las siguientes ventajas:

• Alta velocidad de transmisión
• No emite señales eléctricas o magnéticas, lo cual redunda en la seguridad
• Inmunidad frente a interferencias y modulación cruzada.
  Mayor economía que el cable coaxial en algunas instalaciones.
• Soporta mayores distancias.

Cable de fibra óptica.

 Software.- :En el software de red se incluyen programas relacionados con la interconexión de equipos informáticos, es decir, programas necesarios para que las redes de computadoras funcionen.







Fuente: http://www.angelfire.com/mi2/Redes/componentes.html
Fuente:http://elementosderedadpq.blogspot.mx/2012/10/principales-componentes-de-una-red.html
